라이브 툴링을 갖춘 소형 CNC 선반
라이브 툴링이 포함된 TCK50A 소형 CNC 선반
CNC 선반 사용
라이브 툴링을 갖춘 소형 CNC 선반은 모든 종류의 소형 및 중형 샤프트 및 플레이트 작업물을 처리하는 데 적합하며 다양한 스레드, 원호, 원뿔, 회전체의 내부 및 외부 표면을 회전시킬 수도 있습니다. 이 기계는 위생, 밸브, 전기 제품, 계측기, 자동차, 오토바이, 베어링 등에 널리 사용됩니다.
주요 특징
- 라이브 툴링 정확도가 높은 소형 CNC 선반 대만 선형 방식
- 고속 스핀들 유닛
- 더 높은 강성 주철
- 통합 자동 윤활
- 일체형-주조 경사 침대 CNC 선반
- 라이브 툴링을 갖춘 소형 CNC 선반 선반은 강한 강성, 높은 정밀도 및 우수한 안정성을 갖춘 45도 전체 경사 베드 구조를 채택합니다.
- 가공 정밀도를 위해 정확한 인덱싱 기능을 갖춘 고강성 터렛
- 고강성, 고정밀 스핀들 설계로 쉽고 강력한 중절삭이 가능합니다.
- 고품질 드라이브 구성 요소는 최고 품질의 동적 특성을 달성합니다.
기계 세부사항
01 유압척
웨지-통형-홀 척, 유압 하에서 빠른 클램핑 및 풀기 작업, 빠른 클램핑 속도, 고정밀

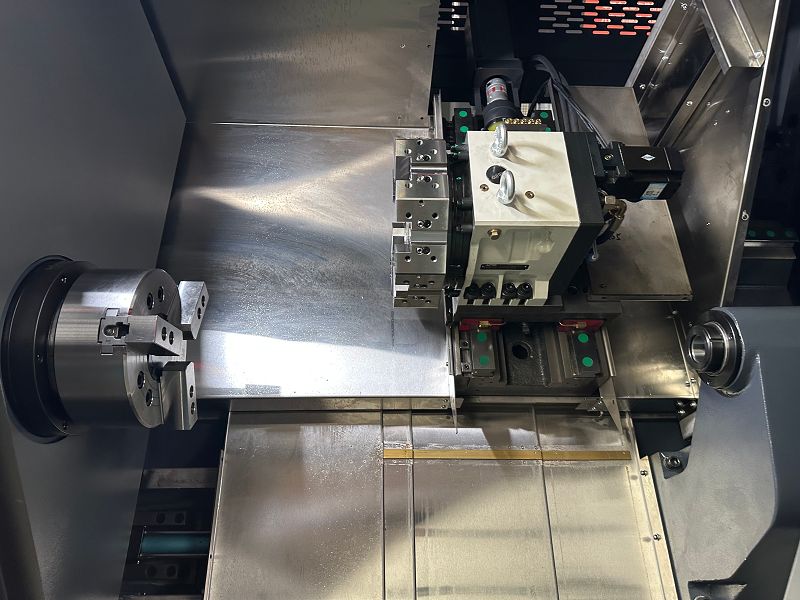

02 동력포탑
서보 모터{0}}구동 터렛 양방향 빠른 공구 선택, 고정밀 트리플 엔드 기어 잠금 사용-, 전동 공구 홀더를 통해 전체적으로 터닝, 밀링 및 드릴링 가공을 실현하고 전동 공구 홀더를 통해 축 방사형 각도 가공 가능
03고속-스핀들 유닛
높은{0}}스핀들 정밀도, 낮은 소음 및 강력한 강성을 보장하기 위해 정밀 조립 및 동적 균형 테스트를 갖춘 고정밀 스핀들 베어링 세트 및 스핀들을 채택합니다.
04 고정밀 대만 리니어 가이드
나사와 너트는 항온 작업장, 연삭, 조립 및 품질 관리를 통해 가공되며 고정밀 안정성을 보장할 수 있으며 선형 레일 마찰 계수를 사용하면 작고 빠른 이동 속도와 고정밀도를 보장할 수 있습니다.
05 유압 심압대:
유압식 심압대는 수동(또는 유압) 조정, 수동(또는 유압) 잠금 및 유압 피스톤이 작업물을 토핑하는 방식으로 처리됩니다.
06 기계 윤활:
RBCLB-3ZK 유형 체적 윤활 펌프, 자동 윤활, 주로 더브테일 표면의 베드 가이드 및 드래그 플레이트, 윤활 표면 사이의 볼 나사 및 너트가 중단 없이 오일 공급됩니다.
명세서
|
모델 |
TCK50A |
|
최대. 침대 위로 그네 (mm) |
560 |
|
최대. 크로스 슬라이드 위로 스윙 (mm) |
300 |
|
최대. 가공길이(mm) |
500/800/1250 |
|
스핀들 단위(mm) |
200/230(800/1250) |
|
스핀들 코 |
A2-6/8(800/1250) |
|
스핀들 모터(kw) |
11/15(800/1250) |
|
최대. 스핀들 속도(rpm) |
3000 |
|
스핀들 보어(mm) |
66/86(800/1250) |
|
바 용량(mm) |
55/75(800/1250) |
|
X/Z축 나사 사양 |
3210/4010 |
|
X-축 스트로크 제한(mm) |
240 |
|
Z-축 스트로크 제한(mm) |
540/860/1300 |
|
X-축 모터 토크(Nm) |
10/15(800/1250) |
|
Z-축 모터 토크(Nm) |
10/15(800/1250) |
|
X/Z축 반복정도(mm) |
+/- 0.003 |
|
공구 터렛 |
Y축이 있는 12 스테이션 동력 터렛 |
|
Y축 이동거리(mm) |
-50-+50mm |
|
터렛 중심 높이(mm) |
100 |
|
유압 퀼 직경 (mm) |
70 |
|
유압 퀼 트래버스(mm) |
80 |
|
유압식 퀼 테이퍼 |
MT-5 |
|
유압식 심압대 이동(mm) |
450 |
|
기계 치수(mm) |
2700/3300/3750*2000*2000 |
|
체중(kg) |
3600/4500/5200 |
