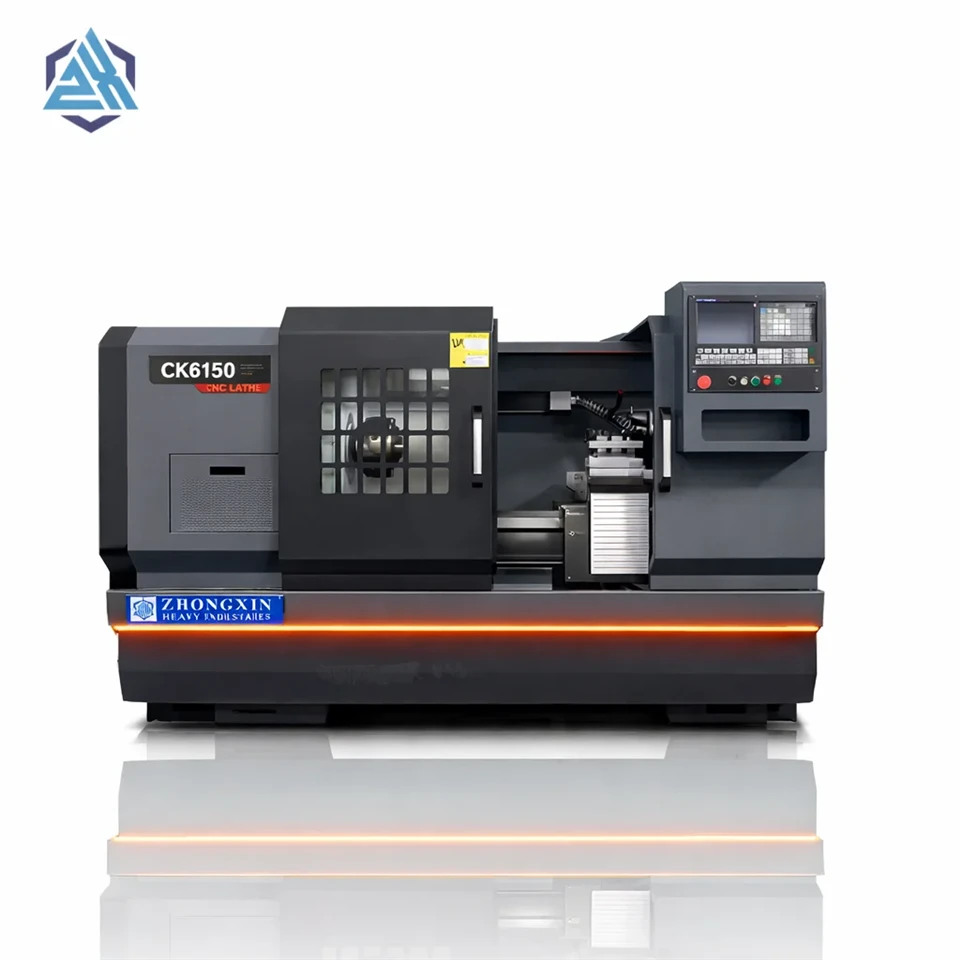

Ck6150 CNC 선반



CK6150 CNC 선반 일체형 아치 및 브리지 유형 본체, 단일{1}} 성형 구조는 안정적이고 견고하며 수동 심압대 및 250 수동 척이 표준 장착되어 있으며 10인치 중공 유압 척 및 유압 심압대도 장착할 수 있으며 터빈 웜 기어 전송, 빠른 회전, 고정밀도 및 긴 수명을 채택한 4스테이션 전동 공구 홀더가 장착되어 있으며 6스테이션 또는 8스테이션 전동 공구 홀더도 장착할 수 있으며 표준 장착 가능 GSK980TC3 시스템, 안정적이고 안정적인 작동, 원활하게 작동하는 7.5kW 스핀들 모터, 높은 정밀도, 높은 부하 용량, 내구성 및 내구성. 7.5kW 스핀들 모터는 매끄럽고 높은 정밀도로 작동하며 최대 스핀들 속도는 1800rpm이며 높은 부하 용량과 내구성을 갖추고 있어 가공을 위한 첫 번째 선택입니다.









많은 기계 장비는 고온으로 인해 다양한 문제를 겪을 수 있으며 이는 작동 조건에 영향을 줄 수 있습니다. 온도는 하드트랙 CNC 선반의 작동 조건과 밀접한 관련이 있습니다.- 구체적으로 다음과 같습니다. 한편으로는 기계 부품의 비정상적인 손상, 파이프 막힘 및 기타 일반적인 형태의 고장으로 인해 해당 부품의 온도 상승이 발생합니다. 따라서 오버플로는 기계적 고장을 특징짓는 특징적인 매개변수입니다. 반면, 기계부품의 기능은 온도와 밀접한 관련이 있습니다. 온도가 너무 높으면 부품의 기능이 저하되고 부품이 소진될 수도 있습니다. 따라서 온도 역시 CNC 경사베드 선반의 고장을 일으키는 중요한 요인입니다.



하드 레일 CNC 선반의 주변 온도는 30도보다 낮아야 하며 상대 온도는 80%보다 낮아야 합니다. 일반적으로 CNC 전자 제어 상자 내부에는 배기 팬 또는 냉각 팬이 있어 전자 부품, 특히 중앙 프로세서의 작동 온도가 안정적이거나 온도 차이가 매우 작도록 보장합니다. 과도한 온도와 습도는 제어 시스템 구성 요소의 수명을 단축하고 문제의 수를 증가시킬 수 있습니다. 온도와 습도가 높아지면 집적 회로 기판에 더 많은 먼지가 달라붙어 단락이 발생할 수 있습니다. 전력 요구 사항은 보편적이며 기계 공장의 CNC 경사 선반 설치는 주변 온도의 변화가 크고 사용 조건이 열악할 뿐만 아니라 전기 기계 장비도 다양하여 전력망에 높은 진동이 발생합니다. 따라서 CNC 선반 장치는 전원 전압을 엄격하게 제어합니다. 전원 공급 전압의 변동은 허용 범위 내에 있어야 하며 상대적으로 안정적이어야 합니다. 그렇지 않으면 CNC 시스템의 정상적인 작동에 영향을 미칩니다.



매우 활동적이고 지능적인 공작 기계인 하드트랙 CNC 선반은 진동이 심한 작동 환경과 진동에 영향을 미치는 기계 장비에서 멀리 떨어져 있어야 합니다. 필요한 경우, CNC 경사 선반 적용을 위한 양호한 작업 현장을 만들기 위해 작업 현장에서 진동 방지 조치를 취해야 합니다. 진동이 심한 장비(펀치 프레스, 단조 장비 등)에서 멀리 두십시오. 진동 방지 조치(예: 진동 방지 홈 등)를 사용하려면 고정밀-선반도 선택해야 합니다.- 그렇지 않으면 선반의 가공 정확도와 안정성에 직접적인 영향을 미치고 전자 부품의 접촉 불량과 고장을 일으키며 CNC 경사 베드의 신뢰성에 영향을 미칩니다.



엄격하고 완벽한 작동 절차는 하드트랙 CNC 선반의 안전한 작동을 보장하는 중요한 조치 중 하나입니다.- 통신수는 운영 절차에 따라 엄격히 운영해야 합니다. 공작기계가 오작동하는 경우, 작업자는 현장에 머물면서 오작동 전후의 상황을 유지보수 담당자에게 진실되게 설명해야 오작동의 원인을 분석 및 진단하고 적시에 문제를 해결하며 가동 중단 시간을 단축할 수 있습니다.





용량

최대 공작물 스윙 직경	500mm
최대. 회전 직경	500mm
최대. 터닝 길이	850-1350-1850mm
척 크기	250mm



축 여행

X축 이동	280mm
Z 축 이동	1000-1500-2000mm
급속 이송(X)	6000mm/분
급속이송(Z)	8000mm/분



축

스핀들 속도	1800r/분	800r/분
스핀들 속도 범위	무단계
스핀들 코	A2-8	개방형 A2-11
바 용량	82mm	개방형130mm
드로우 튜브를 통한 구멍	65mm	개방



터릿

포탑 유형	전동 공구 홀더
툴 스테이션 수	4개 역
공구 사이즈(사각형 생크)	25mm



공작기계 정밀도

위치의 정확성	X-축	0.01mm
	Z-축	0.015mm/0.02mm/0.025mm
반복성	X-축	0.009mm
	Z-축	0.01mm/0.012mm/0.015mm/



침대 구조 및 전달

가이드웨이 유형	하드 트랙
X축 레일 폭	210mm
Z축 레일 폭	400mm
X축 볼스크류	2506
Z축 볼스크류	4008-5010-5010



심압대

심압대	수동 심압대
슬리브 직경	75mm
소매 여행	150mm
슬리브 테이퍼	MT5#
테일 시트 이동 형태	수동



NC유닛

NC유닛	GSK980TC3
X축 모터 토크	5NM/7.5NM
Z 축 모터 토크	7.5NM/10NM/15NM
스핀들 모터 파워	7.5kW



다른

윤활 펌프	2ZK(2L)
냉각 펌프	150W/250W
기계 전압	380V/50HZ
전원 공급 장치	11KVA/12KVA/15KVA
기계 전체 치수	2650/3250/3750*1700*1820mm
기계 중량	2700/3100/3500kg



NC유닛	GSK
볼스크류	QS/QJ
스크류 로드 베어링	신하
수동척	본사
전기 칼 홀더	웬창
축	PLT
윤활 펌프	혜진
냉각 펌프	우루이스
저전압 장치	친트





CNC 시스템

화낙

지멘스 808D

신텍

HNC

KND

6/8 전기 칼 홀더

유압척

자동문

자동문 안전장치

오일-수분 분리기

부는 장치

물총
